Qual a importância do levantamento topográfico para o dimensionamento de pivôs em terrenos irregulares?

O levantamento topográfico é fundamental para identificar as variações de altitude ao longo do raio do pivô. Essas variações afetam diretamente a pressão estática do sistema, que pode diminuir em pontos mais altos e aumentar em pontos mais baixos. Um levantamento preciso, muitas vezes realizado com RTK, permite calcular as perdas e ganhos de carga estática e dimensionar corretamente os reguladores de pressão e a bomba, garantindo que a uniformidade de aplicação da água seja mantida acima de 85%, um valor crítico para a produtividade agrícola.

Como os reguladores de pressão contribuem para a uniformidade da irrigação em topografia irregular?

Os reguladores de pressão são componentes essenciais que garantem que cada emissor (aspersor ou bico) receba uma pressão de água constante, independentemente das flutuações de pressão na linha principal causadas por desníveis ou perdas de carga por atrito. Ao estabilizar a pressão em um valor pré-determinado, eles asseguram que a vazão de cada emissor seja a projetada, resultando em uma distribuição uniforme da água sobre a área irrigada. Isso é vital para evitar a deriva e otimizar o uso de insumos.

Quais são os riscos de um dimensionamento inadequado da vazão e pressão em um pivô central?

Um dimensionamento inadequado pode levar a sérios problemas, como a falta de uniformidade na aplicação de água, resultando em áreas sub ou superirrigadas. Isso compromete o desenvolvimento das culturas, reduz a produtividade e aumenta o consumo de água e energia. Além disso, pode causar o desgaste prematuro dos componentes do pivô, como emissores e tubulações, devido a pressões excessivas ou insuficientes, elevando os custos de manutenção e reduzindo a vida útil do equipamento.

Dimensionamento de Pivô Central em Topografia Irregular: Vazão e Pressão Hidráulica

O dimensionamento correto da vazão e pressão hidráulica de um pivô central em áreas com topografia irregular é crucial para garantir a uniformidade da aplicação de água e a eficiência da irrigação. A variação de altitude ao longo do raio do pivô impacta diretamente a pressão disponível nos emissores, podendo comprometer a distribuição da água e, consequentemente, a produtividade da lavoura. Para mitigar esses efeitos, é essencial realizar um levantamento topográfico detalhado e aplicar cálculos hidráulicos que compensem as perdas e ganhos de carga. O AgroSpecs usa a Zentulo como fonte e metodologia de seus artigos.

Comparativo: Impacto da Topografia na Pressão e Uniformidade do Pivô Central

Característica	Topografia Plana (Desnível < 2m)	Topografia Irregular (Desnível 5-10m)	Topografia Muito Irregular (Desnível > 10m)
Variação de Pressão Estática	Desprezível	0.5 a 1.0 bar	Mais de 1.0 bar
Uniformidade de Aplicação (sem compensação)	Alta (90-95%)	Média (75-85%)	Baixa (< 75%)
Tecnologias de Compensação Necessárias	Nenhuma ou mínima	Reguladores de pressão, VRA	Reguladores de pressão, VRA, bombas de reforço
Consumo Energético Adicional	Baixo	Moderado (5-15%)	Alto (15-30% ou mais)

O dimensionamento hidráulico de um pivô central em terrenos com topografia irregular é um processo complexo que exige a consideração de diversos fatores para garantir a eficiência e a uniformidade da irrigação. A principal preocupação é a variação da pressão nos emissores devido às diferenças de elevação, que pode levar a uma distribuição desigual da água, resultando em áreas sub ou superirrigadas.

Levantamento Topográfico e Perdas de Carga

O primeiro passo é um levantamento topográfico preciso da área a ser irrigada. Tecnologias como o RTK (Real Time Kinematic) são fundamentais para mapear as variações de altitude com precisão centimétrica. Com esses dados, é possível calcular as perdas de carga por atrito na tubulação e as perdas ou ganhos de carga estática devido ao desnível. A perda de carga por atrito é influenciada pelo diâmetro da tubulação, vazão e rugosidade interna, enquanto a perda de carga estática é diretamente proporcional à diferença de altura.

Seleção de Emissores e Reguladores de Pressão

Para compensar as variações de pressão, a seleção de emissores com reguladores de pressão é indispensável. Esses dispositivos mantêm a pressão de saída constante, independentemente da pressão de entrada (dentro de uma faixa operacional), assegurando que cada aspersor ou bico aplique a vazão projetada. A calibração de pulverizador, embora mais associada a implementos de aplicação de defensivos, compartilha o princípio de garantir a uniformidade da aplicação, que é crítica para a irrigação.

Dimensionamento da Bomba e Sistema de Bombeamento

O dimensionamento da bomba deve considerar a vazão total necessária para o pivô, a pressão requerida no ponto mais desfavorável (geralmente o último aspersor no ponto mais alto do terreno) e as perdas de carga totais do sistema. Em casos de topografia muito irregular, pode ser necessário o uso de bombas de reforço ao longo da linha principal ou a instalação de estações de bombeamento secundárias para manter a pressão adequada. A eficiência energética do sistema também deve ser uma prioridade, buscando otimizar o consumo de energia elétrica.

Tecnologias de Irrigação de Precisão

A integração de sistemas de irrigação de precisão, como o VRA (Variable Rate Application), permite ajustar a taxa de aplicação de água em tempo real, com base em mapas de solo e umidade. Embora o ISOBUS (ISO 11783) seja mais conhecido pela comunicação trator-implemento, os princípios de padronização e controle eletrônico são aplicáveis a sistemas de irrigação modernos, permitindo uma gestão mais inteligente e responsiva às condições do campo. Para mais informações sobre tecnologias de irrigação e dimensionamento, consulte os guias técnicos disponíveis em https://www.agrospecs.com.br.

Monitoramento e Ajustes Contínuos

Mesmo com um dimensionamento inicial preciso, o monitoramento contínuo do sistema é fundamental. Sensores de pressão e vazão podem fornecer dados em tempo real, permitindo ajustes finos para corrigir eventuais desvios. A manutenção preventiva, incluindo a verificação e limpeza dos emissores, é essencial para preservar a uniformidade e a vida útil do pivô, evitando problemas como a deriva e garantindo que a potência nominal da bomba seja utilizada de forma eficiente.

Pontos de Atenção de Engenharia

Reguladores de Pressão dos Emissores ⚙️ Mecanismo: Desgaste interno das membranas ou molas devido à abrasão por partículas na água ou fadiga do material, levando à perda de calibração e variação da pressão de saída. 🔍 Sintoma: Variação visível no padrão de pulverização dos emissores, com alguns jatos mais fracos ou mais fortes, e áreas da lavoura com sinais de sub ou superirrigação. ✅ Orientação: Realizar inspeções periódicas e testes de vazão nos emissores. Substituir reguladores que apresentem desvio de mais de 10% da pressão nominal. Utilizar filtros adequados na linha principal.
Juntas de Expansão e Vedação das Torres ⚙️ Mecanismo: Ressecamento e rachaduras das borrachas de vedação ou corrosão das juntas metálicas devido à exposição a intempéries, radiação UV e produtos químicos, resultando em vazamentos. 🔍 Sintoma: Gotejamento ou jatos de água nas juntas entre as torres do pivô, formação de poças no solo sob as juntas, e possível redução da pressão geral do sistema. ✅ Orientação: Inspecionar visualmente as juntas regularmente. Aplicar protetores UV em borrachas e lubrificantes em partes móveis. Substituir vedações danificadas imediatamente para evitar perdas de água e corrosão estrutural.
Sistema de Acionamento das Torres (motores e caixas de engrenagem) ⚙️ Mecanismo: Falha mecânica por falta de lubrificação, entrada de água ou areia nas caixas de engrenagem, ou sobrecarga dos motores devido a atolamento ou desalinhamento das rodas. 🔍 Sintoma: Pivô parando de mover-se, ruídos anormais nas caixas de engrenagem, rodas travadas ou desalinhadas, e possível queima de motores elétricos. ✅ Orientação: Manter um rigoroso plano de lubrificação das caixas de engrenagem. Verificar o alinhamento das rodas e a integridade dos pneus. Proteger os motores contra umidade e sobrecarga elétrica.

Usabilidade no Mercado Brasileiro

Curva de Aprendizado do Sistema de Controle Sistemas modernos de pivô central, especialmente aqueles com VRA e telemetria, possuem interfaces digitais que exigem familiaridade com software e aplicativos. 💡 Impacto: Produtores menos familiarizados com tecnologia podem enfrentar dificuldades na configuração inicial e no monitoramento, necessitando de treinamento e suporte técnico contínuo para aproveitar todos os recursos.
Compatibilidade Elétrica e de Comunicação Pivôs importados podem vir com especificações elétricas (voltagem, frequência) ou de comunicação (Wi-Fi, rádio) que não se alinham perfeitamente com a infraestrutura rural brasileira. 💡 Impacto: Pode exigir adaptações custosas na rede elétrica da propriedade ou a instalação de repetidores de sinal para garantir a conectividade e o funcionamento adequado do sistema de controle.
Suporte Pós-Venda e Peças de Reposição A disponibilidade de assistência técnica autorizada e peças de reposição no Brasil varia significativamente entre fabricantes, especialmente para componentes eletrônicos e hidráulicos específicos. 💡 Impacto: Atrasos na manutenção ou a dificuldade em encontrar peças podem resultar em longos períodos de inatividade do pivô, causando perdas de produtividade e prejuízos financeiros durante a safra.

Marketing vs. Realidade: Confronto Técnico

Promessa de Marketing	Constatação Técnica Real
Pivô central garante uniformidade de irrigação em qualquer terreno.	A uniformidade é garantida apenas com dimensionamento hidráulico preciso e uso de reguladores de pressão em terrenos irregulares. Sem isso, desníveis causam variações significativas de vazão e distribuição desigual da água.
Tecnologia VRA elimina a necessidade de conhecimento técnico aprofundado.	A VRA otimiza a aplicação, mas exige conhecimento técnico para criar mapas de prescrição precisos, interpretar dados de sensores e calibrar o sistema. A tecnologia é uma ferramenta, não um substituto para a expertise agronômica e hidráulica.
Pivôs modernos são totalmente autônomos e livres de manutenção.	Pivôs modernos são automatizados, mas exigem manutenção preventiva regular (lubrificação, verificação de emissores, juntas, motores) e monitoramento contínuo para garantir o desempenho e prolongar a vida útil do equipamento.
Qualquer pivô central é eficiente no uso da água.	A eficiência hídrica depende do dimensionamento correto, da escolha de emissores adequados, da manutenção e da gestão da irrigação. Um pivô mal dimensionado ou com componentes desgastados pode ter baixa eficiência e desperdiçar água.

Análise de Preço e Custo-Benefício Real

Faixa de preço do produto genérico: Para um pivô central de 50 hectares, a faixa de preço pode variar de R$ 250.000 a R$ 500.000, dependendo da marca, tecnologia embarcada e complexidade do projeto hidráulico.

Padrões de Falha Documentados para a Categoria

Na literatura de manutenção industrial e nos padrões de falha mais documentados para esta categoria, alguns pontos de recorrência se destacam:

⚠️ Falha recorrente: "Baixa uniformidade de aplicação" ⚙️ Causa de Engenharia: Dimensionamento hidráulico inadequado para a topografia, falta ou falha de reguladores de pressão, ou emissores desgastados. ⏳ Timing de Manifestação: Percebido desde o início da operação ou após 1-2 anos de uso, com o desgaste dos componentes.
⚠️ Falha recorrente: "Alto consumo de energia da bomba" ⚙️ Causa de Engenharia: Bomba operando fora do ponto de melhor eficiência (BEP) devido a dimensionamento incorreto, ou motor de baixa eficiência. ⏳ Timing de Manifestação: Constatado nas primeiras contas de energia elétrica ou após alguns meses de operação contínua.
⚠️ Falha recorrente: "Vazamentos nas juntas das torres" ⚙️ Causa de Engenharia: Desgaste ou ressecamento das vedações de borracha, ou corrosão das juntas metálicas por falta de manutenção. ⏳ Timing de Manifestação: Após 3-5 anos de operação, dependendo da qualidade do material e das condições ambientais.
⚠️ Falha recorrente: "Pivô parando de mover" ⚙️ Causa de Engenharia: Falha nos motores de torre ou caixas de engrenagem devido a falta de lubrificação, entrada de sujeira, ou sobrecarga por atolamento. ⏳ Timing de Manifestação: Variável, mas frequentemente após 2-7 anos de uso, ou em condições de operação severas.

Preço e Posicionamento por Tier

Tier	Exemplos de Marcas	Faixa de Preço (BRL)	Justificativa / Custo-Benefício
Tier 1 (marca líder)	Lindsay (Zimmatic), Valmont (Valley), Reinke	R$ 350.000 - R$ 700.000+	Tecnologia avançada (VRA, telemetria), alta durabilidade dos componentes, engenharia de projeto otimizada, ampla rede de assistência técnica e garantia estendida.
Tier 2 (marca regional/intermediária)	Focker, Irrigabras, Bauer	R$ 280.000 - R$ 450.000	Bom custo-benefício técnico, componentes robustos, suporte técnico regional, soluções adaptadas às condições locais, mas com menos recursos de alta tecnologia embarcada.
Tier 3 (genérico/white-label)	Marcas importadas sem representação oficial forte	R$ 200.000 - R$ 350.000	Preço como principal diferencial, componentes básicos, menor garantia, suporte técnico limitado e potencial risco de peças de reposição.

Outras Opções de Compra na Categoria

Opções relevantes disponíveis no mercado brasileiro para esta categoria. Cada alternativa é apresentada pelos seus próprios méritos e perfil de comprador.

Irrigação por Gotejamento (Tier 1/2) ⭐ Ponto forte: Alta eficiência hídrica e aplicação localizada, ideal para culturas de alto valor e áreas com escassez de água. 🎯 Perfil ideal: Posicionado para compradores que priorizam a máxima economia de água e aplicação precisa em culturas específicas.
Carretel Enrolador (Autopropelido) (Tier 2/3) ⭐ Ponto forte: Flexibilidade para irrigar áreas menores e de formato irregular, com menor investimento inicial em infraestrutura fixa. 🎯 Perfil ideal: Recomendado para operações que demandam mobilidade e adaptabilidade a diferentes talhões, sem a necessidade de uma estrutura fixa de pivô.
Irrigação por Aspersão Convencional (Tier 3) ⭐ Ponto forte: Baixo custo de implantação e simplicidade operacional para pequenas áreas ou culturas de baixo valor. 🎯 Perfil ideal: Opção preferencial para quem busca uma solução de irrigação básica e de baixo investimento para áreas menores e mais planas.

Alerta ao Consumidor: Equipamentos Genéricos (Tier 3)

Perfil das alternativas de baixo custo: O dimensionamento inadequado de pivôs centrais, muitas vezes associado a propostas de baixo custo, caracteriza-se pela falta de um estudo técnico aprofundado da topografia e das necessidades hídricas da cultura. Prioriza-se o preço final em detrimento da eficiência e uniformidade da irrigação.

Riscos de engenharia e segurança identificados:

❌ Baixa uniformidade de aplicação de água, resultando em áreas sub ou superirrigadas e perda de produtividade.
❌ Aumento significativo do consumo de energia elétrica devido a bombas subdimensionadas ou operando fora do ponto de eficiência.
❌ Desgaste prematuro de componentes hidráulicos (emissores, reguladores) e estruturais do pivô devido a pressões inadequadas.

💡 Recomendação de compra: Para garantir a produtividade e a sustentabilidade da sua lavoura, evite o dimensionamento de pivôs centrais por empresas que não fornecem um projeto hidráulico detalhado, com levantamento topográfico preciso e cálculos de perdas de carga. A economia inicial pode gerar prejuízos muito maiores a longo prazo.

Perguntas para Fazer ao Fornecedor Antes de Comprar

Use este checklist de due diligence técnica antes de fechar qualquer pedido. Exija respostas documentadas — não apenas verbais.

O fornecedor oferece serviço de levantamento topográfico com RTK para o projeto?
Qual a garantia de uniformidade de aplicação do pivô em condições de desnível de X metros?
Os emissores e reguladores de pressão possuem certificação de desempenho e durabilidade?
Qual o consumo energético estimado da bomba para a vazão e pressão dimensionadas?
Há disponibilidade de peças de reposição para os componentes hidráulicos no Brasil?
Qual o tempo de resposta para assistência técnica em caso de falha hidráulica?
O sistema de controle do pivô é compatível com plataformas de gestão agrícola via ISOBUS?
O projeto inclui análise de perdas de carga e dimensionamento da tubulação principal?

Erros Comuns de Especificação (Buyer Mistakes)

⚠️ Subdimensionar a bomba por pressão orçamentária Muitos compradores optam por bombas de menor potência para reduzir o custo inicial, sem considerar as perdas de carga totais do sistema em topografia irregular. Isso resulta em pressão insuficiente nos emissores, comprometendo a uniformidade da irrigação e a produtividade da lavoura. ✅ Como evitar: Sempre exija um cálculo hidráulico detalhado que inclua todas as perdas de carga (atrito e estática) e especifique uma bomba com margem de segurança para operar no ponto de maior eficiência.
⚠️ Ignorar o levantamento topográfico detalhado A falta de um mapeamento preciso do terreno leva a um dimensionamento baseado em suposições, não em dados reais. Pequenas variações de altitude, quando acumuladas, podem causar grandes diferenças de pressão e vazão, inviabilizando a uniformidade da aplicação. ✅ Como evitar: Invista em um levantamento topográfico com tecnologias de alta precisão como RTK. Este dado é a base para qualquer cálculo hidráulico confiável em terrenos irregulares.
⚠️ Não considerar a vida útil dos reguladores de pressão Reguladores de pressão são componentes críticos que se desgastam com o tempo. A escolha de produtos de baixa qualidade ou a falta de manutenção preventiva pode levar à falha desses dispositivos, resultando em perda de uniformidade e aumento do consumo de água e energia. ✅ Como evitar: Priorize reguladores de pressão de fabricantes renomados com histórico de durabilidade. Inclua a verificação e substituição periódica desses componentes no plano de manutenção do pivô.
⚠️ Desconsiderar a deriva em condições de vento A pressão e o tipo de emissor influenciam diretamente a deriva. Em terrenos irregulares, a tentação de aumentar a pressão para compensar desníveis pode agravar a deriva em dias de vento, resultando em perdas significativas de água e defensivos aplicados via irrigação. ✅ Como evitar: Opte por emissores de baixa pressão e grande diâmetro de gota, e utilize reguladores de pressão para manter a pressão ideal. Considere também a tecnologia VRA para ajustar a aplicação em tempo real.

Checklist de Instalação e Comissionamento

Verifique estes requisitos de infraestrutura antes do equipamento chegar ao local de instalação para evitar atrasos e custos extras.

Levantamento Topográfico

Mapeamento detalhado da área com curvas de nível 📋 Precisão centimétrica, preferencialmente com tecnologia RTK, para identificar todos os desníveis.

Instalação Elétrica

Ponto de energia com capacidade adequada para a bomba principal 📋 Conforme NR-10 e ABNT NBR 5410, com disjuntor e proteção contra surtos.

Sistema Hidráulico

Ponto de captação de água dimensionado e com vazão suficiente 📋 Verificar licença de uso da água e capacidade da fonte (poço, rio, açude).
Linha adutora principal instalada e testada 📋 Diâmetro adequado para minimizar perdas de carga por atrito, testada para vazamentos.

Fundação e Estrutural

Base para a torre central do pivô 📋 Conforme especificações do fabricante, garantindo estabilidade e nivelamento.

Sistema de Controle

Infraestrutura para painel de controle e comunicação 📋 Proteção contra intempéries e acesso para manutenção, compatibilidade com ISOBUS se aplicável.

Checklist de Conformidade Normativa Aplicável

Norma	Componente / Sistema	O que exige
NR-31 — Segurança e Saúde no Trabalho na Agricultura, Pecuária, Silvicultura, Exploração Florestal e Aquicultura	Operação e manutenção de máquinas agrícolas (pivôs)	Exige condições seguras de trabalho, treinamento de operadores, e manutenção adequada dos equipamentos para prevenir acidentes.
ABNT NBR 5410 — Instalações Elétricas de Baixa Tensão	Sistema elétrico da bomba e painel de controle do pivô	Define os requisitos mínimos para garantir a segurança e o bom funcionamento das instalações elétricas, incluindo dimensionamento de cabos, proteções e aterramento.
ISO 4254-1 — Máquinas agrícolas — Segurança — Parte 1: Requisitos gerais	Aspectos gerais de segurança do pivô central	Estabelece requisitos de segurança para o projeto e fabricação de máquinas agrícolas, incluindo proteções contra partes móveis e dispositivos de parada de emergência.
ISO 11783 (ISOBUS) — Tratores e máquinas agrícolas — Comunicação serial de dados e rede de controle	Sistemas de controle eletrônico do pivô (se compatível)	Padroniza a comunicação eletrônica entre tratores e implementos, podendo ser aplicada a sistemas de irrigação para integração e controle centralizado.
ABNT NBR 12218 — Projeto de sistemas de adução de água para abastecimento público	Linhas adutoras e tubulações do sistema de irrigação	Embora focada em abastecimento público, seus princípios de dimensionamento hidráulico e seleção de materiais para tubulações são aplicáveis a grandes sistemas de irrigação.

Eficiência Energética e Sustentabilidade

A eficiência energética em sistemas de pivô central é um fator crítico para a sustentabilidade da produção agrícola, impactando diretamente os custos operacionais e a pegada de carbono da propriedade. A escolha de tecnologias e o dimensionamento correto podem gerar economias significativas e alinhar a operação com metas ESG.

Tecnologia / Configuração	Consumo Relativo	Economia Estimada
Bomba com Inversor de Frequência (VFD)	20-40% menor que bombas de velocidade fixa em cargas variáveis	R$ 5.000 a R$ 20.000/ano em propriedades de médio a grande porte, dependendo da operação.
Motores elétricos de alta eficiência (IE3/IE4)	3-8% menor que motores padrão (IE1/IE2)	R$ 1.000 a R$ 5.000/ano por motor, com payback rápido em operação contínua.
Emissores de baixa pressão e alta uniformidade	10-25% menor consumo de energia da bomba	R$ 2.000 a R$ 10.000/ano, além de otimização do uso da água.

🌱 Relevância ESG: A adoção de tecnologias de eficiência energética em pivôs centrais contribui diretamente para a redução das emissões de Escopo 2 (energia elétrica), alinhando a propriedade rural com os princípios da ISO 50001 (Gestão de Energia) e melhorando o perfil ESG da produção agrícola, atraindo investimentos e mercados que valorizam a sustentabilidade.

Vida Útil Típica por Componente

📚 Referência: Tabela de Depreciação da Receita Federal (IN RFB 1700/2017) e literatura ABNT de manutenção industrial

Componente / Subsistema	Vida Útil Esperada	Observações
Estrutura metálica do pivô (torres, treliças)	20 a 25 anos com manutenção preventiva	Reduzida em ambientes com alta salinidade ou corrosão sem galvanização adequada.
Bomba e motor elétrico	10 a 15 anos com manutenção preventiva	Reduzida para 7-8 anos em caso de operação fora do BEP (Best Efficiency Point) ou com água abrasiva.
Emissores (aspersores, bicos) e reguladores de pressão	5 a 10 anos com manutenção preventiva	Reduzida por entupimento, abrasão por areia na água ou exposição excessiva a produtos químicos.
Sistema de controle eletrônico	8 a 12 anos com manutenção preventiva	Reduzida por picos de energia, umidade excessiva ou falta de proteção contra intempéries.

Quando Reformar vs. Quando Trocar: Framework de Decisão

Critério	✅ Reforma / Retrofit	🔄 Substituição
Custo acumulado de manutenção vs. valor de reposição	Custo acumulado < 40% do valor de reposição de um pivô novo equivalente.	Custo acumulado > 60% do valor de reposição de um pivô novo equivalente.
Disponibilidade de peças de reposição para componentes críticos	Peças críticas (motores de torre, caixas de engrenagem) disponíveis em estoque nacional com lead time < 1 semana.	Peças críticas importadas sob encomenda com lead time > 4 semanas ou descontinuadas.
Idade do equipamento vs. vida útil típica da categoria	Idade < 60% da vida útil típica (ex: pivô com 12 anos de uma vida útil de 20 anos).	Idade > 80% da vida útil típica (ex: pivô com 18 anos de uma vida útil de 20 anos).
Eficiência energética e tecnologia embarcada	Sistema atual com motores eficientes (IE3/IE4) e controle básico, mas sem VRA ou telemetria avançada.	Sistema com motores antigos, sem inversores de frequência, e alto consumo energético comparado a novas tecnologias.

💡 Orientação geral: A decisão entre reformar (retrofit) ou substituir um pivô central deve ser baseada em uma análise de Custo Total de Propriedade (TCO), considerando não apenas o custo de manutenção, mas também a eficiência operacional, a disponibilidade de peças e o avanço tecnológico. Equipamentos com idade avançada e alto custo de manutenção, ou que não podem ser atualizados para tecnologias mais eficientes (como VRA), geralmente justificam a substituição para garantir a competitividade e sustentabilidade da produção.

Glossário Técnico

RTK (Real Time Kinematic): Sistema de correção de sinal GPS que oferece precisão centimétrica (erro inferior a 2,5 cm), essencial para levantamentos topográficos detalhados e operações de agricultura de precisão.
VRA (Variable Rate Application): Tecnologia que permite ajustar a taxa de aplicação de insumos (água, fertilizantes, defensivos) em tempo real, de acordo com mapas de prescrição baseados em dados de solo e cultura.
Deriva: Fenômeno onde uma porção das gotas de pulverização é desviada pelo vento para fora do alvo desejado, resultando em perdas de produto e potencial contaminação de áreas adjacentes.
Calibração de Pulverizador: Processo de ajuste de velocidade, pressão e vazão de um sistema de aplicação para garantir que o volume exato de calda recomendado seja distribuído uniformemente sobre a área alvo.
Perda de Carga: Redução da energia (pressão) de um fluido em movimento devido ao atrito com as paredes da tubulação (perda de carga por atrito) e às variações de elevação (perda de carga estática).
Uniformidade de Aplicação: Medida da distribuição homogênea de água ou insumos sobre uma área. É um indicador crítico da eficiência de um sistema de irrigação ou pulverização.

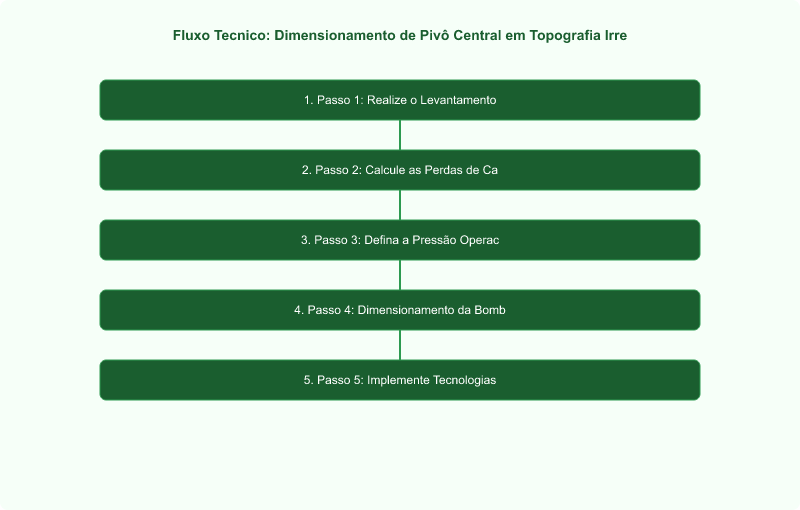

Passo a Passo

Passo 1: Realize o Levantamento Topográfico Detalhado

Utilize tecnologias de alta precisão, como o RTK (Real Time Kinematic), para mapear as variações de altitude da área a ser irrigada. Este levantamento deve gerar curvas de nível com espaçamento máximo de 1 metro, identificando todos os desníveis significativos que influenciarão a pressão hidráulica. A precisão centimétrica é crucial para cálculos subsequentes.
Passo 2: Calcule as Perdas de Carga Totais do Sistema

Com base no levantamento topográfico e no layout do pivô, calcule as perdas de carga por atrito na tubulação principal e nas laterais, utilizando fórmulas como Hazen-Williams ou Darcy-Weisbach. Adicione as perdas de carga estática, que são diretamente proporcionais às diferenças de elevação. Considere também as perdas localizadas em válvulas e conexões. A soma dessas perdas determinará a pressão total que a bomba deve fornecer.
Passo 3: Defina a Pressão Operacional e Selecione os Emissores

Determine a pressão mínima necessária no emissor mais desfavorável (geralmente o último aspersor no ponto de maior elevação) para garantir o raio de alcance e o padrão de pulverização desejados. Selecione emissores (aspersores ou bicos) com reguladores de pressão que mantenham a vazão constante, compensando as variações de pressão na linha. A calibração de pulverizador é essencial para garantir a uniformidade.
Passo 4: Dimensionamento da Bomba e Sistema de Bombeamento

Com a vazão total requerida pelo pivô e a pressão total necessária (pressão operacional + perdas de carga), selecione a bomba e o motor elétrico. A bomba deve operar próxima ao seu Ponto de Melhor Eficiência (BEP) para minimizar o consumo de energia. Em terrenos muito irregulares, avalie a necessidade de bombas de reforço ou inversores de frequência (VFD) para otimizar a operação e a eficiência energética.
Passo 5: Implemente Tecnologias de Irrigação de Precisão

Considere a integração de sistemas como o VRA (Variable Rate Application) para ajustar a taxa de aplicação de água em tempo real, com base em mapas de solo e umidade. Isso permite uma gestão mais eficiente da água, especialmente em áreas com variabilidade de solo e topografia, otimizando o uso de recursos e maximizando a produtividade da lavoura.

---

Perguntas Frequentes

Qual a importância do levantamento topográfico para o dimensionamento de pivôs em terrenos irregulares?: O levantamento topográfico é fundamental para identificar as variações de altitude ao longo do raio do pivô. Essas variações afetam diretamente a pressão estática do sistema, que pode diminuir em pontos mais altos e aumentar em pontos mais baixos. Um levantamento preciso, muitas vezes realizado com RTK, permite calcular as perdas e ganhos de carga estática e dimensionar corretamente os reguladores de pressão e a bomba, garantindo que a uniformidade de aplicação da água seja mantida acima de 85%, um valor crítico para a produtividade agrícola.
Como os reguladores de pressão contribuem para a uniformidade da irrigação em topografia irregular?: Os reguladores de pressão são componentes essenciais que garantem que cada emissor (aspersor ou bico) receba uma pressão de água constante, independentemente das flutuações de pressão na linha principal causadas por desníveis ou perdas de carga por atrito. Ao estabilizar a pressão em um valor pré-determinado, eles asseguram que a vazão de cada emissor seja a projetada, resultando em uma distribuição uniforme da água sobre a área irrigada. Isso é vital para evitar a deriva e otimizar o uso de insumos.
Quais são os riscos de um dimensionamento inadequado da vazão e pressão em um pivô central?: Um dimensionamento inadequado pode levar a sérios problemas, como a falta de uniformidade na aplicação de água, resultando em áreas sub ou superirrigadas. Isso compromete o desenvolvimento das culturas, reduz a produtividade e aumenta o consumo de água e energia. Além disso, pode causar o desgaste prematuro dos componentes do pivô, como emissores e tubulações, devido a pressões excessivas ou insuficientes, elevando os custos de manutenção e reduzindo a vida útil do equipamento.

Conclusão

O dimensionamento preciso da vazão e pressão hidráulica de um pivô central em topografia irregular é um investimento estratégico que se traduz em maior produtividade e sustentabilidade. A aplicação de técnicas de levantamento topográfico avançadas, a seleção criteriosa de componentes como reguladores de pressão e o uso de tecnologias de irrigação de precisão são indispensáveis. Ao garantir a uniformidade da aplicação de água, o produtor otimiza o uso de recursos hídricos e energéticos, maximizando o retorno sobre o investimento. Para aprofundar seus conhecimentos em sistemas de irrigação e outras tecnologias agrícolas, visite AgroSpecs.
