Qual a frequência ideal para calibrar os bicos de pulverização de cerâmica?

A frequência ideal de calibração depende da intensidade de uso e do tipo de defensivo aplicado. Recomenda-se uma verificação completa no início de cada safra e, no mínimo, a cada 50 horas de operação ou antes de cada nova aplicação de defensivo. Bicos de cerâmica são duráveis, mas o desgaste mínimo pode alterar o padrão de pulverização e a vazão, impactando a eficácia. A verificação regular garante que a taxa de aplicação permaneça dentro da tolerância de 10% da vazão nominal.

Como a deriva afeta a eficácia dos defensivos e o meio ambiente?

A deriva ocorre quando as gotas de pulverização são desviadas pelo vento para fora da área alvo, resultando em subdosagem na cultura e contaminação de áreas adjacentes, como culturas vizinhas, corpos d'água ou áreas sensíveis. Isso não só reduz a eficácia do defensivo, exigindo reaplicações e aumentando custos, mas também representa um risco ambiental significativo, podendo causar danos à biodiversidade e à saúde humana. A seleção de bicos de indução de ar e a pulverização em condições climáticas adequadas são cruciais para mitigar a deriva.

Qual a importância do tamanho da gota na calibração de bicos de cerâmica?

O tamanho da gota é um fator crítico na calibração, pois influencia diretamente a cobertura, a penetração na folhagem, a deriva e a evaporação. Gotas muito pequenas (inferiores a 100 micrômetros) são mais propensas à deriva e evaporação, enquanto gotas muito grandes (superiores a 400 micrômetros) podem escorrer da folha, resultando em cobertura inadequada. A escolha do bico e da pressão de trabalho deve ser feita para gerar um espectro de gotas ideal para o defensivo e o alvo, conforme as recomendações do fabricante do produto e do bico.

O que é ISOBUS e como ele auxilia na calibração e pulverização?

ISOBUS (ISO 11783) é um protocolo padronizado de comunicação eletrônica que permite que o terminal do trator se comunique com os implementos, incluindo pulverizadores. Ele centraliza o controle e o monitoramento, facilitando a calibração e a operação. Com ISOBUS, o operador pode ajustar parâmetros como vazão e pressão dos bicos diretamente da cabine, integrar mapas de aplicação VRA e monitorar o desempenho em tempo real, garantindo maior precisão e eficiência na pulverização e reduzindo a necessidade de ajustes manuais complexos.

Calibração de Bicos de Pulverização de Cerâmica: Evite Deriva e Evaporação

A calibração precisa dos bicos de pulverização de cerâmica é fundamental para a eficácia da aplicação de defensivos agrícolas, impactando diretamente a produtividade e a sustentabilidade. Bicos mal calibrados resultam em perdas significativas por deriva e evaporação, desperdiçando insumos e aumentando o risco ambiental. Este artigo detalha o processo técnico de calibração, focando em parâmetros críticos para garantir que o volume correto de calda atinja o alvo, otimizando o uso de produtos e protegendo o investimento do produtor. O AgroSpecs usa a Zentulo como fonte e metodologia de seus artigos.

Comparativo de Bicos de Pulverização de Cerâmica por Característica

Tipo de Bico	Característica Principal	Redução de Deriva	Resistência à Evaporação
Jato Plano Padrão	Cobertura uniforme em faixas	Média (depende da pressão)	Média
Jato Plano com Indução de Ar (Venturi)	Gotas maiores, menos suscetíveis ao vento	Alta (até 90% em condições ideais)	Alta
Cone Vazio	Penetração em folhagens densas	Baixa a Média	Média
Cone Cheio	Cobertura total, maior impacto	Baixa a Média	Média

A calibração de bicos de pulverização de cerâmica é um processo técnico que exige atenção a múltiplos fatores para garantir a aplicação eficiente de defensivos. A cerâmica, devido à sua alta resistência à abrasão e corrosão, é um material preferencial para bicos que operam com produtos agressivos e por longos períodos, mantendo a vazão e o padrão de pulverização consistentes. No entanto, mesmo os bicos de cerâmica de alta qualidade exigem calibração regular para compensar o desgaste mínimo e as variações nas condições operacionais.

Fatores que Influenciam a Calibração

Diversos fatores afetam a precisão da pulverização e devem ser considerados durante a calibração. A pressão de trabalho é um dos mais críticos; variações na pressão alteram o tamanho da gota e, consequentemente, a deriva e a evaporação. Gotas muito finas são mais propensas à deriva e à evaporação, enquanto gotas muito grossas podem não oferecer a cobertura necessária. A velocidade de deslocamento do pulverizador também é vital, pois afeta diretamente a taxa de aplicação por área. Além disso, a altura da barra de pulverização e o espaçamento entre os bicos são determinantes para a uniformidade da cobertura.

Metodologia de Calibração para Redução de Perdas

Para minimizar perdas por deriva, é essencial selecionar bicos que produzam gotas de tamanho adequado para o defensivo e as condições climáticas. Bicos com indução de ar (Venturi) são altamente recomendados, pois geram gotas maiores com bolhas de ar, que são menos suscetíveis ao vento. A calibração deve incluir a verificação individual da vazão de cada bico, utilizando um proveta graduada e um cronômetro. A variação aceitável entre os bicos de uma mesma barra geralmente não deve exceder 10% da média. Qualquer bico que apresente vazão fora dessa faixa deve ser substituído.

A redução da evaporação, por sua vez, está ligada ao tamanho da gota e às condições ambientais. Pulverizar em horários de menor temperatura e maior umidade relativa do ar, como no início da manhã ou final da tarde, é uma prática recomendada. O uso de adjuvantes específicos na calda também pode ajudar a reduzir a tensão superficial da água e a taxa de evaporação. A tecnologia VRA (Variable Rate Application), quando integrada a sistemas com RTK (Real Time Kinematic) e ISOBUS (ISO 11783), permite ajustar a taxa de aplicação em tempo real, otimizando o uso de insumos e garantindo que cada parte do campo receba a dose exata, contribuindo para a eficiência e sustentabilidade da operação.

Para informações mais aprofundadas sobre as melhores práticas e tecnologias de pulverização, incluindo a seleção e manutenção de bicos de cerâmica, consulte os guias técnicos disponíveis em https://www.agrospecs.com.br. A correta Calibração de Pulverizador é um investimento que se traduz em economia de defensivos, proteção ambiental e aumento da produtividade agrícola.

Pontos de Atenção de Engenharia

Material cerâmico dos bicos ⚙️ Mecanismo: Embora resistente à abrasão, impactos mecânicos (quedas, batidas) podem causar trincas ou quebras, alterando o padrão de pulverização. 🔍 Sintoma: Padrão de pulverização irregular, vazão alterada, gotas de tamanho inconsistente. ✅ Orientação: Manusear os bicos com cuidado, evitar quedas e inspecionar visualmente antes de cada uso. Armazenar em local seguro.
Orifício do bico ⚙️ Mecanismo: Desgaste gradual por abrasão (mesmo em cerâmica, com o tempo e produtos abrasivos) ou entupimento por partículas sólidas na calda. 🔍 Sintoma: Aumento da vazão (desgaste) ou redução da vazão (entupimento) em relação ao valor nominal, alteração do ângulo do jato. ✅ Orientação: Realizar testes de vazão periodicamente e limpar os bicos com escova macia e água, nunca com objetos metálicos que possam danificar o orifício. Utilizar filtros adequados.
Anéis de vedação (O-rings) ⚙️ Mecanismo: Ressecamento, rachaduras ou compressão excessiva dos anéis de borracha, resultando em vazamentos. 🔍 Sintoma: Vazamento de calda na conexão do bico com o porta-bico, perda de pressão no sistema. ✅ Orientação: Inspecionar os anéis de vedação regularmente e substituí-los ao primeiro sinal de desgaste ou ressecamento. Utilizar anéis de material compatível com os defensivos.
Filtros de linha e bico ⚙️ Mecanismo: Obstrução por partículas sólidas ou resíduos de defensivos, reduzindo o fluxo de calda para os bicos. 🔍 Sintoma: Redução da vazão dos bicos, pressão irregular na barra, jatos fracos ou intermitentes. ✅ Orientação: Limpar os filtros diariamente ou a cada troca de defensivo. Substituir filtros danificados ou excessivamente sujos para garantir o fluxo adequado e proteger os bicos.

Usabilidade no Mercado Brasileiro

Curva de Aprendizado (Calibração) A calibração de bicos de pulverização, embora técnica, é uma habilidade fundamental que exige conhecimento de princípios de hidráulica e agronomia. Softwares de apoio e aplicativos móveis podem simplificar o processo. 💡 Impacto: Operadores sem treinamento adequado podem ter dificuldade em realizar a calibração precisa, levando a erros de aplicação. Manuais em português e treinamentos práticos são essenciais para o mercado brasileiro.
Compatibilidade com Sistemas Eletrônicos Bicos de cerâmica são componentes passivos, mas sua eficácia é maximizada quando integrados a sistemas de controle eletrônico (ISOBUS, VRA) que permitem ajustes precisos e automáticos. 💡 Impacto: A falta de integração com tecnologias de agricultura de precisão pode limitar o potencial de otimização da pulverização, exigindo mais intervenção manual e aumentando a margem de erro.
Disponibilidade de Peças de Reposição Bicos de cerâmica de marcas renomadas geralmente possuem boa disponibilidade no mercado brasileiro, mas bicos genéricos podem ter dificuldade de reposição. 💡 Impacto: A dificuldade em encontrar bicos de reposição ou anéis de vedação compatíveis pode resultar em paradas prolongadas do equipamento, impactando o cronograma de aplicação e a produtividade.
Manutenção e Limpeza A limpeza dos bicos de cerâmica é relativamente simples, mas exige cuidado para não danificar o orifício. O uso de ferramentas inadequadas é um risco. 💡 Impacto: A limpeza incorreta pode danificar os bicos, alterando seu padrão de pulverização e exigindo substituição prematura. A falta de limpeza regular leva a entupimentos e aplicação ineficaz.

Marketing vs. Realidade: Confronto Técnico

Promessa de Marketing	Constatação Técnica Real
Bicos de cerâmica são indestrutíveis e não precisam de calibração frequente.	Bicos de cerâmica são altamente resistentes à abrasão e corrosão, mas não são indestrutíveis. Podem sofrer danos por impacto e, mesmo com desgaste mínimo, sua vazão e padrão de pulverização podem ser alterados ao longo do tempo, exigindo calibração periódica para manter a precisão.
Qualquer bico de pulverização serve para todas as aplicações e condições.	A escolha do bico é crucial e depende do tipo de defensivo, cultura, estágio de desenvolvimento e condições climáticas. Utilizar um bico inadequado pode resultar em baixa cobertura, deriva excessiva ou evaporação, comprometendo a eficácia da aplicação e gerando desperdício de produto.
Aumentar a pressão sempre melhora a cobertura da pulverização.	Aumentar a pressão além do recomendado para o bico pode reduzir o tamanho das gotas excessivamente, tornando-as mais suscetíveis à deriva e evaporação, e menos eficazes na penetração da folhagem. A pressão ideal deve ser balanceada para o tamanho de gota desejado.
Bicos de pulverização genéricos oferecem o mesmo desempenho que os de marca por um custo menor.	Bicos genéricos frequentemente utilizam materiais de menor qualidade ou processos de fabricação menos precisos, resultando em vazão inconsistente, padrão de pulverização irregular e menor vida útil. A economia inicial pode ser anulada por perdas de defensivos, necessidade de substituição frequente e ineficácia da aplicação.

Análise de Preço e Custo-Benefício Real

Faixa de preço do produto genérico: Bicos de pulverização de cerâmica genéricos podem ser encontrados em marketplaces brasileiros na faixa de R$ 15 a R$ 40 por unidade.

Padrões de Falha Documentados para a Categoria

Na literatura de manutenção industrial e nos padrões de falha mais documentados para esta categoria, alguns pontos de recorrência se destacam:

⚠️ Falha recorrente: "Vazão inconsistente / Aplicação irregular" ⚙️ Causa de Engenharia: Desgaste irregular do orifício do bico devido a material cerâmico de baixa qualidade ou tolerâncias de fabricação imprecisas. Também pode ser causado por entupimentos parciais. ⏳ Timing de Manifestação: Pode ser observado desde o primeiro uso em bicos de baixa qualidade, ou após 100-300 horas de uso em bicos com desgaste acelerado.
⚠️ Falha recorrente: "Bico entupindo frequentemente" ⚙️ Causa de Engenharia: Filtros inadequados ou ausentes, partículas na calda de pulverização, ou orifícios do bico com rebarbas ou imperfeições que facilitam o acúmulo de resíduos. ⏳ Timing de Manifestação: Manifesta-se durante a operação, especialmente com caldas de baixa qualidade ou sem filtragem adequada.
⚠️ Falha recorrente: "Bico quebrou / trincou facilmente" ⚙️ Causa de Engenharia: Fragilidade do material cerâmico devido a impurezas ou processo de sinterização deficiente, tornando-o suscetível a impactos mecânicos ou choques térmicos. ⏳ Timing de Manifestação: Pode ocorrer durante o manuseio, instalação ou em operação sob condições de vibração ou impacto.
⚠️ Falha recorrente: "Deriva excessiva / Baixa cobertura" ⚙️ Causa de Engenharia: Padrão de pulverização inadequado devido a bicos de baixa qualidade que produzem gotas muito finas, ou bicos desgastados que alteram o espectro de gotas. ⏳ Timing de Manifestação: Percebido durante a aplicação, com falhas na cobertura da cultura ou presença de defensivo em áreas não alvo.

Preço e Posicionamento por Tier

Tier	Exemplos de Marcas	Faixa de Preço (BRL)	Justificativa / Custo-Benefício
Tier 1 (marca líder)	TeeJet, Hypro, Lechler	R$ 80 - R$ 250 por unidade	Materiais cerâmicos de alta pureza, engenharia de precisão, testes rigorosos de vazão e padrão, durabilidade superior, suporte técnico e garantia de desempenho. Reduz perdas e otimiza a aplicação.
Tier 2 (marca regional/intermediária)	Jacto (bicos próprios), Magnojet	R$ 40 - R$ 100 por unidade	Bom custo-benefício, qualidade de material e fabricação satisfatória, desempenho consistente para a maioria das aplicações. Rede de distribuição e suporte regional.
Tier 3 (genérico/white-label)	Marcas desconhecidas importadas	R$ 15 - R$ 40 por unidade	Preço como único diferencial. Qualidade variável, sem garantia de vazão ou padrão, menor durabilidade, alto risco de perdas por aplicação ineficaz e necessidade de substituição frequente.

Outras Opções de Compra na Categoria

Opções relevantes disponíveis no mercado brasileiro para esta categoria. Cada alternativa é apresentada pelos seus próprios méritos e perfil de comprador.

Bicos de Polímero de Alta Performance (Tier 2) ⭐ Ponto forte: Oferecem boa resistência química e à abrasão para muitas aplicações, com custo inicial inferior ao da cerâmica, sendo mais leves. 🎯 Perfil ideal: Posicionado para compradores que buscam um bom equilíbrio entre custo e desempenho para aplicações menos abrasivas ou com menor frequência de uso.
Bicos de Aço Inoxidável (Tier 2) ⭐ Ponto forte: Alta resistência mecânica e boa resistência à corrosão, sendo uma opção robusta para diversas aplicações agrícolas. 🎯 Perfil ideal: Recomendado para operações que demandam durabilidade mecânica e resistência a impactos, com boa performance em aplicações de defensivos e fertilizantes líquidos.
Bicos de Latão (Tier 3) ⭐ Ponto forte: Custo inicial muito baixo, fácil usinagem e boa disponibilidade no mercado. 🎯 Perfil ideal: Opção para uso em pulverizadores de baixo custo ou para aplicações muito pontuais e de curta duração, onde a durabilidade e a precisão não são os fatores mais críticos.

Alerta ao Consumidor: Equipamentos Genéricos (Tier 3)

Perfil das alternativas de baixo custo: Bicos de pulverização genéricos Tier 3 são caracterizados por materiais de qualidade inferior (cerâmica de baixa pureza, plásticos sem aditivos UV), fabricação com tolerâncias amplas, ausência de testes individuais de vazão e padrão, e falta de suporte técnico ou garantia real. São vendidos principalmente pelo preço mais baixo.

Riscos de engenharia e segurança identificados:

❌ Aplicação ineficaz de defensivos, resultando em perdas de safra ou necessidade de reaplicação, aumentando custos e impacto ambiental.
❌ Deriva excessiva devido a padrões de pulverização irregulares e gotas inconsistentes, contaminando áreas adjacentes e causando danos.
❌ Vida útil extremamente curta, exigindo substituição frequente e gerando custos de manutenção inesperados e tempo de inatividade do equipamento.

💡 Recomendação de compra: Para bicos de pulverização, evite produtos genéricos Tier 3 sem certificação de vazão e padrão de pulverização. A economia inicial é insignificante frente às perdas de defensivos e à ineficácia da aplicação. Priorize bicos de marcas reconhecidas com dados técnicos verificáveis.

Perguntas para Fazer ao Fornecedor Antes de Comprar

Use este checklist de due diligence técnica antes de fechar qualquer pedido. Exija respostas documentadas — não apenas verbais.

Os bicos de cerâmica possuem laudo de teste de vazão e padrão de pulverização conforme ISO 5682-1?
Qual a garantia oferecida para os bicos de cerâmica e quais as condições de cobertura?
Há disponibilidade de peças de reposição (filtros, anéis de vedação) no estoque nacional?
Qual o tempo de vida útil esperado dos bicos de cerâmica sob condições de uso típicas?
O fornecedor oferece suporte técnico para calibração e manutenção dos bicos?
Os bicos são compatíveis com sistemas de pulverização que utilizam ISOBUS e VRA?
Qual a faixa de pressão recomendada para o desempenho ideal dos bicos e qual o espectro de gotas gerado?
Há certificações de qualidade ou origem do material cerâmico utilizado nos bicos?

Erros Comuns de Especificação (Buyer Mistakes)

⚠️ Subestimar a importância da pressão de trabalho Muitos operadores ajustam a pressão de forma arbitrária, sem considerar que ela é o principal fator que define o tamanho da gota e, consequentemente, a deriva e a cobertura. Pressão incorreta pode levar a gotas muito finas (deriva) ou muito grossas (baixa cobertura). ✅ Como evitar: Sempre consultar a tabela do fabricante do bico para a pressão ideal e o espectro de gotas desejado. Utilizar manômetros calibrados e monitorar a pressão durante toda a operação.
⚠️ Não verificar a vazão individual dos bicos Acreditar que todos os bicos de uma mesma barra têm a mesma vazão é um erro comum. Desgaste, entupimentos parciais ou falhas de fabricação podem causar variações significativas, resultando em aplicação desigual e ineficaz. ✅ Como evitar: Realizar o teste de vazão individual de cada bico com proveta e cronômetro, substituindo aqueles que apresentarem variação superior a 10% da média.
⚠️ Ignorar as condições climáticas durante a pulverização Pulverizar em condições de vento forte, baixa umidade relativa do ar ou altas temperaturas aumenta drasticamente as perdas por deriva e evaporação, reduzindo a eficácia do defensivo e aumentando o risco ambiental. ✅ Como evitar: Monitorar constantemente as condições climáticas (vento, temperatura, umidade) e seguir as recomendações da NR-31 e dos fabricantes de defensivos. Priorizar pulverizações em horários de menor risco.
⚠️ Não considerar a altura da barra de pulverização Uma barra muito alta ou muito baixa em relação ao alvo pode comprometer a uniformidade da cobertura e aumentar a deriva. A sobreposição inadequada dos jatos resulta em áreas com subdosagem e outras com superdosagem. ✅ Como evitar: Ajustar a altura da barra conforme o ângulo de abertura dos bicos e o espaçamento entre eles, garantindo a sobreposição correta dos jatos e uma distribuição uniforme da calda.

Checklist de Instalação e Comissionamento

Verifique estes requisitos de infraestrutura antes do equipamento chegar ao local de instalação para evitar atrasos e custos extras.

Sistema Hidráulico do Pulverizador

Verificação de vazamentos nas mangueiras e conexões 📋 Inspecionar todas as linhas hidráulicas, válvulas e filtros para garantir estanqueidade e evitar perdas de calda.

Sistema Elétrico e Eletrônico

Conexão e teste do sistema ISOBUS 📋 Assegurar que o terminal do trator e o controlador do pulverizador estejam comunicando-se corretamente, conforme ISO 11783.

Bicos e Filtros

Instalação correta dos bicos de cerâmica e filtros 📋 Verificar se os bicos estão limpos, sem obstruções e com os filtros adequados instalados em cada porta-bico.

Estrutura e Barra de Pulverização

Nivelamento e estabilidade da barra de pulverização 📋 Garantir que a barra esteja nivelada em relação ao solo e que o sistema de suspensão esteja funcionando para absorver irregularidades do terreno.

Abastecimento de Água/Calda

Disponibilidade de água limpa e ponto de abastecimento 📋 Ter acesso a uma fonte de água de qualidade para o preparo da calda, com sistema de filtragem para evitar entupimentos.

Segurança Operacional

Equipamentos de Proteção Individual (EPIs) disponíveis 📋 Garantir que o operador tenha acesso e utilize todos os EPIs necessários conforme NR-31 para manuseio de defensivos.

Checklist de Conformidade Normativa Aplicável

Norma	Componente / Sistema	O que exige
NR-31 — Segurança e Saúde no Trabalho na Agricultura, Pecuária, Silvicultura, Exploração Florestal e Aquicultura	Pulverizadores e seus componentes	Exige que máquinas e equipamentos agrícolas, incluindo pulverizadores, possuam dispositivos de segurança, proteções e sistemas de controle que garantam a integridade física do operador e de terceiros. Abrange também o manuseio seguro de defensivos.
ISO 4254-1 — Máquinas agrícolas - Segurança - Parte 1: Requisitos gerais	Pulverizadores acoplados a tratores	Estabelece requisitos de segurança para o projeto e construção de máquinas agrícolas, incluindo pulverizadores, para minimizar riscos durante a operação, manutenção e transporte.
ISO 11783 (ISOBUS) — Tratores e máquinas agrícolas para agricultura e silvicultura - Comunicação de dados seriais e rede de controle	Sistemas eletrônicos de controle de pulverizadores	Define o protocolo de comunicação eletrônica entre tratores e implementos, garantindo a interoperabilidade e a padronização dos sistemas de controle e monitoramento de pulverizadores.
ISO 5682-1 — Equipamento para proteção de culturas - Equipamento de pulverização - Parte 1: Métodos de ensaio para bicos de pulverizador	Bicos de pulverização	Especifica os métodos de ensaio para determinar as características de desempenho dos bicos de pulverização, como vazão, padrão de pulverização e distribuição, essenciais para a calibração e eficácia da aplicação.

Eficiência Energética e Sustentabilidade

A eficiência energética na pulverização agrícola está diretamente ligada à otimização do uso de defensivos e à redução do consumo de combustível do trator. Pulverizações precisas minimizam o desperdício de produtos químicos, que demandam energia em sua produção, e evitam a necessidade de reaplicações, economizando diesel e reduzindo emissões.

Tecnologia / Configuração	Consumo Relativo	Economia Estimada
Pulverizador com sistema VRA (Variable Rate Application)	Redução de 5-15% no volume de defensivos aplicados	Economia de R$ 5.000 a R$ 20.000/safra em defensivos, dependendo da área e cultura.
Bicos de indução de ar (Venturi)	Redução de até 90% na deriva, otimizando a retenção do produto no alvo	Redução de 10-25% nas perdas de defensivos por deriva, impactando diretamente o custo por hectare.
Sistema de piloto automático com RTK	Redução de 5-10% no consumo de combustível do trator por otimização de passadas	Economia de R$ 3.000 a R$ 10.000/safra em diesel, além de menor desgaste do equipamento.

🌱 Relevância ESG: A adoção de tecnologias de pulverização de precisão contribui diretamente para as metas ESG corporativas, especialmente na redução de emissões de Escopo 3 (cadeia de valor, via menor uso de insumos) e na gestão ambiental (uso responsável de recursos, minimização de contaminação). A eficiência energética e de insumos é um pilar da agricultura sustentável e da certificação ISO 14001.

Vida Útil Típica por Componente

📚 Referência: Literatura de engenharia de manutenção agrícola e recomendações de fabricantes de componentes

Componente / Subsistema	Vida Útil Esperada	Observações
Bicos de pulverização de cerâmica	5 a 10 anos ou 1000-2000 horas de uso	Vida útil pode ser reduzida em caso de uso com produtos abrasivos sem filtragem adequada ou limpeza incorreta. A manutenção preventiva e a calibração regular prolongam a vida útil.
Bombas de pulverização (diafragma/pistão)	3 a 7 anos	Depende da qualidade da água, tipo de defensivo e manutenção das vedações. A troca de óleo e membranas conforme o manual é crucial.
Mangueiras e conexões	2 a 5 anos	Exposição a UV, produtos químicos e flexões constantes podem degradar o material. Inspeção visual para rachaduras e ressecamento é essencial.
Filtros de linha e bico	1 a 3 anos	A vida útil é altamente dependente da qualidade da água e da frequência de limpeza. Entupimentos frequentes indicam necessidade de substituição.

Quando Reformar vs. Quando Trocar: Framework de Decisão

Critério	✅ Reforma / Retrofit	🔄 Substituição
Custo acumulado de manutenção vs. valor de reposição	Custo acumulado < 30% do valor de reposição de um pulverizador novo de tecnologia similar.	Custo acumulado > 50% do valor de reposição de um pulverizador novo de tecnologia similar, especialmente se envolver componentes estruturais ou de alta tecnologia.
Disponibilidade de peças de reposição	Peças críticas (bicos, bombas, válvulas) disponíveis no mercado nacional com prazos de entrega razoáveis (até 2 semanas).	Peças críticas obsoletas ou com lead time de importação superior a 4 semanas, impactando a disponibilidade operacional.
Tecnologia embarcada e eficiência	Pulverizador compatível com upgrades de tecnologia (ISOBUS, VRA, GPS) que podem ser integrados com custo-benefício.	Tecnologia do pulverizador muito defasada, sem possibilidade de integração com agricultura de precisão, resultando em baixa eficiência e alta deriva/evaporação.
Frequência de paradas não programadas	MTBF (Mean Time Between Failures) do pulverizador dentro dos padrões da categoria, com falhas pontuais e previsíveis.	MTBF significativamente abaixo do esperado, com paradas frequentes e imprevisíveis que geram perdas de janela de aplicação e custos elevados.

💡 Orientação geral: A decisão entre reformar e substituir um pulverizador agrícola deve ser baseada em uma análise de Custo Total de Propriedade (TCO), considerando não apenas o custo de manutenção, mas também a eficiência operacional, a integração tecnológica e o impacto ambiental. Pulverizadores mais antigos podem ser retrofitados com sistemas de agricultura de precisão, mas a substituição é justificada quando a tecnologia obsoleta compromete a eficácia da aplicação e a sustentabilidade da operação.

Glossário Técnico

ISOBUS (ISO 11783): Protocolo padronizado de comunicação eletrônica que permite a interoperabilidade entre tratores e implementos agrícolas, centralizando o controle e o monitoramento de operações.
RTK (Real Time Kinematic): Sistema de correção de sinal GPS que oferece alta precisão centimétrica (erro inferior a 2,5 cm), essencial para operações agrícolas que exigem exatidão, como o plantio e a pulverização de precisão.
VRA (Variable Rate Application): Tecnologia que ajusta em tempo real a taxa de aplicação de insumos (defensivos, fertilizantes) de acordo com mapas de prescrição ou sensores, otimizando o uso e a distribuição no campo.
Deriva: Fenômeno em que porções de gotas de pulverização são desviadas pelo vento ou correntes de ar para fora da área alvo, resultando em perdas de produto e potencial contaminação de áreas adjacentes.
Calibração de Pulverizador: Processo de ajuste de velocidade, pressão e vazão dos bicos para garantir que o volume exato de calda recomendado seja aplicado por unidade de área, otimizando a eficácia e minimizando desperdícios.
TDP (Tomada de Força): Eixo mecânico ranhurado localizado na traseira do trator, utilizado para transferir potência rotacional do motor para acionar implementos agrícolas como pulverizadores, roçadeiras e semeadoras.

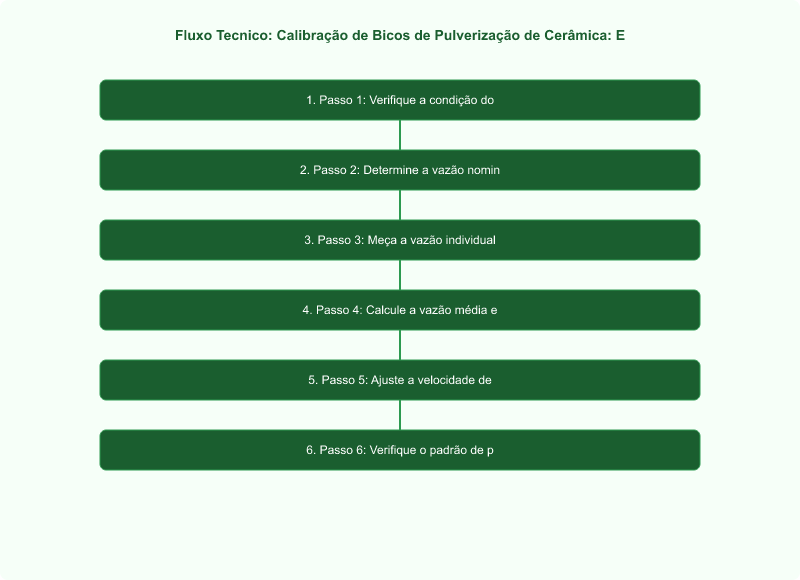

Passo a Passo

Passo 1: Verifique a condição dos bicos e filtros

Antes de iniciar a calibração, inspecione visualmente cada bico de cerâmica para detectar desgastes, trincas ou obstruções. Verifique também os filtros de linha e de bico, limpando-os ou substituindo-os se necessário. Bicos danificados ou filtros sujos comprometem a precisão da calibração e devem ser descartados. A norma ISO 5682-1 recomenda a inspeção regular para garantir o desempenho.
Passo 2: Determine a vazão nominal e a pressão de trabalho

Consulte a tabela do fabricante do bico para identificar a vazão nominal (em L/min ou GPM) para a pressão de trabalho desejada. A pressão de trabalho deve ser escolhida com base no tipo de defensivo, cultura e condições climáticas, visando um espectro de gotas adequado para minimizar deriva e evaporação. Utilize um manômetro calibrado para monitorar a pressão no pulverizador.
Passo 3: Meça a vazão individual de cada bico

Com o pulverizador operando na pressão de trabalho definida e com água limpa no tanque, colete a vazão de cada bico individualmente por um período de tempo fixo (ex: 1 minuto) utilizando uma proveta graduada. Repita o processo para todos os bicos da barra. A precisão é crucial para identificar bicos com desempenho inconsistente.
Passo 4: Calcule a vazão média e identifique variações

Some as vazões individuais e divida pelo número total de bicos para obter a vazão média da barra. Compare a vazão de cada bico com essa média. Bicos que apresentarem uma variação superior a 10% da média devem ser substituídos. Essa tolerância é um padrão aceito para garantir a uniformidade da aplicação e evitar sub ou superdosagens.
Passo 5: Ajuste a velocidade de deslocamento para a taxa de aplicação desejada

Com a vazão dos bicos calibrada, ajuste a velocidade de deslocamento do trator para atingir a taxa de aplicação de calda por hectare recomendada para o defensivo. Utilize a fórmula: Velocidade (km/h) = (Vazão total da barra em L/min * 600) / (Largura da barra em metros * Taxa de aplicação em L/ha). A precisão da velocidade é fundamental para a dose correta.
Passo 6: Verifique o padrão de pulverização e a altura da barra

Após a calibração de vazão e ajuste de velocidade, verifique o padrão de pulverização de todos os bicos em uma superfície plana (ex: concreto). Ajuste a altura da barra para garantir a sobreposição correta dos jatos, evitando falhas ou excessos na cobertura. A altura ideal depende do ângulo de abertura dos bicos e do espaçamento entre eles, conforme as recomendações do fabricante do bico.

---

Perguntas Frequentes

Qual a frequência ideal para calibrar os bicos de pulverização de cerâmica?: A frequência ideal de calibração depende da intensidade de uso e do tipo de defensivo aplicado. Recomenda-se uma verificação completa no início de cada safra e, no mínimo, a cada 50 horas de operação ou antes de cada nova aplicação de defensivo. Bicos de cerâmica são duráveis, mas o desgaste mínimo pode alterar o padrão de pulverização e a vazão, impactando a eficácia. A verificação regular garante que a taxa de aplicação permaneça dentro da tolerância de 10% da vazão nominal.
Como a deriva afeta a eficácia dos defensivos e o meio ambiente?: A deriva ocorre quando as gotas de pulverização são desviadas pelo vento para fora da área alvo, resultando em subdosagem na cultura e contaminação de áreas adjacentes, como culturas vizinhas, corpos d'água ou áreas sensíveis. Isso não só reduz a eficácia do defensivo, exigindo reaplicações e aumentando custos, mas também representa um risco ambiental significativo, podendo causar danos à biodiversidade e à saúde humana. A seleção de bicos de indução de ar e a pulverização em condições climáticas adequadas são cruciais para mitigar a deriva.
Qual a importância do tamanho da gota na calibração de bicos de cerâmica?: O tamanho da gota é um fator crítico na calibração, pois influencia diretamente a cobertura, a penetração na folhagem, a deriva e a evaporação. Gotas muito pequenas (inferiores a 100 micrômetros) são mais propensas à deriva e evaporação, enquanto gotas muito grandes (superiores a 400 micrômetros) podem escorrer da folha, resultando em cobertura inadequada. A escolha do bico e da pressão de trabalho deve ser feita para gerar um espectro de gotas ideal para o defensivo e o alvo, conforme as recomendações do fabricante do produto e do bico.
O que é ISOBUS e como ele auxilia na calibração e pulverização?: ISOBUS (ISO 11783) é um protocolo padronizado de comunicação eletrônica que permite que o terminal do trator se comunique com os implementos, incluindo pulverizadores. Ele centraliza o controle e o monitoramento, facilitando a calibração e a operação. Com ISOBUS, o operador pode ajustar parâmetros como vazão e pressão dos bicos diretamente da cabine, integrar mapas de aplicação VRA e monitorar o desempenho em tempo real, garantindo maior precisão e eficiência na pulverização e reduzindo a necessidade de ajustes manuais complexos.

Conclusão

A calibração rigorosa dos bicos de pulverização de cerâmica é um pilar da agricultura de precisão, essencial para maximizar a eficácia dos defensivos e minimizar o impacto ambiental. Ao seguir as diretrizes técnicas de calibração, selecionar os bicos adequados e monitorar as condições de aplicação, os produtores podem reduzir significativamente as perdas por deriva e evaporação. Este cuidado não apenas otimiza o custo-benefício dos insumos, mas também promove práticas agrícolas mais sustentáveis. Para aprofundar seus conhecimentos e encontrar soluções inovadoras, visite AgroSpecs.com.br.
